Introduzione

In questo tutorial far� un'introduzione al WDF (Windows Driver Foundation), dato che di tutorial in giro se ne trovano pochissimi (e in italiano nessuno) eppoi ormai avevo promesso un tutorial alla giulia. Introduzione perch� il WDF al momento � ancora in beta testing e uscir� con Longhorn (anche se come dopo spiegher� si pu� gi� codare driver WDF se si entra nel programma beta di microsoft). Nonostante ci� sar� comunque disponibile anche per Win2k, WinXP e Win2k3. Ora, siccome questo non � un tutorial sull'architettura di windows o su come codare driver in generale, mi aspetto che chi legga 'sto tutorial sappia cosa significhino le parole IRP, IRQL, PnP, Power Managment, WDM, ecc. Insomma se non sapete nulla del coding in Kernel Mode su windows � inutile (o quasi) che leggiate. La maggior parte delle informazioni le ho prese da microsoft.com (ve n'� qualcuna anche su osronline.com, ma poche), personalmente mi sono anche visto le sessioni WinHec riprese a Seattle ce ne sono circa una 10 di un'ora ciascuna (sono veramente interessantissime).

Ora come tutti sappiamo il corrente modello per i device driver � il WDM, ci consente di fare Function Drivers, Minidrivers, Filter Drivers ecc. per ogni utilizzo. Nonostante sia un modello molto potente il WDM � soggetto anche a delle "limitazioni", ve le elenco in breve perch� chi coda WDM le conosce benissimo, diciamo che le metto solo per fare il punto della situazione per chi invece non � cos� ferrato:

- Non sono proprio facili da codare i WDM, chi ha avuto a che fare con PnP, Power Management ecc lo sa.

- Le attuali DDI (Device Driver Interfaces) sono state progettate molto tempo fa e il fatto che rendano disponibili ai drivers strutture interne del sistema operativo, ha fatto in modo che il loro aggiornamento sia molto difficile e spesso impossibile per motivi di retrocompatibilit�. Questo � forse uno degli argomenti di cui si sente pi� parlare nei newsgroup o nei forum sul driver-coding, spesso programmatori incitano altri programmatori a non basare il propri driver su strutture che potrebbero cambiare da versione a versione di Windows. La verit� � che spesso le strutture proibitive servono per fare cose banalissime, il primo esempio che mi viene in mente � il modo in cui si ottiene l'image name di un processo in kernel mode, cosa che in user mode come tutti sappiamo � facilissima grazie alle api nel kernel32 e alle psapi. Be' a ring 0 le cose sono un po' diverse, solo per fare ci� � necessario accedere alla PEB nella struttura EPROCESS e poi basarsi su grandezze fisse per ottenere la stringa. Eccovi un esempio di codice che scrissi diverso tempo fa:

PWCHAR GetCurrentProcessName(PWCHAR Name)
{
   PEPROCESS CurProc;
   BYTE *Ptr;
   ULONG_PTR Offset, Offset2 = 0;

   RtlFillMemory(Name, ((MAX_PATH + 1) * sizeof (WCHAR)), 0);

   CurProc = PsGetCurrentProcess();

   // 0x1B0 : position of _PEB in _EPROCESS structure

   Ptr = (PBYTE) CurProc + 0x1B0;

   RtlCopyMemory(&Offset, Ptr, sizeof (ULONG_PTR));

   Ptr = (PBYTE)(Offset + 0x10);

   // 0x10 : position of ProcessParameters in _PEB structure

   RtlCopyMemory(&Offset, Ptr, sizeof (ULONG_PTR));

   // 0x3C : position of ImagePath in ProcessParameters

   Ptr = (PBYTE)(Offset + 0x3C);

   RtlCopyMemory(&Offset2, Ptr, sizeof (WORD));

   RtlCopyMemory(Name, (PBYTE)(Offset + Offset2), MAX_PATH * sizeof(WCHAR));

   // DbgPrint("ImagePath:[%ws]\n", Name);

   return Name;
}

Il problema di questo codice � che, come ben capite, potrebbe non poter pi� fungere su una nuova versione di windows, anzi codare in questa maniera � pericoloso perch� pu� facilmente portare a belle BSOD. Insomma � chiaro perch� soprattutto questa caratteristica delle presenti DDI ne ha spesso limitato l'estensione o comunque la modifica.

- Vi sono troppi Miniport Models. I miniport sono drivers WDM che a causa del relativamente poco lavoro che devono fare si interfacciano con un altro driver che svolge gran parte del lavoro al posto loro. Ci sono troppi modelli sui cui un miniport si pu� basare per fare una determinata cosa. Ogni modello pu� essere del tutto diverso dall'altro e quindi anche il miniport driver cambier� totalmente a seconda del modello su cui si basa (sarebbe anche solo da considerarsi la documentazione necessaria per ogni modello). Inoltre i modelli devono esser aggiornati ogni qualvolta sia richiesto e dubito che ci� venga fatto. Come se non bastasse la microsoft ci ricorda che sviluppare per device multifunzione usando un solo modello � quasi impossibile, sicuramente sar� necessario sviluppare un bus driver (WDM) e due miniports.

- Gli attuali driver girano praticamente tutti in kernel mode. Non sarebbe bello se il driver della nostra webcam usb nel caso crashasse non portasse gi� insieme a s� tutto l'os? Voglio dire come ben sapete un semplice errore in kernel mode ci assicura una bella Blue Screen Of Death... Questo secondo me � uno dei punti pi� essenziali del discorso WDF, infatti non sono cos� tanti i programmatori di driver e alcuni tra questi non sanno veramente programmare driver, ma cosa vi aspettate, anche le normali applicazioni crashano, non ditemi che non vi � mai crashato nulla, certo i driver in genere contengono meno codice delle applicazioni normali e vengono "in genere" anche testati parecchio prima di rilasciarli proprio perch� errori di coding possono costare una sessione importante ad un utente che quasi sicuramente si lamenter�, ma non tutte le aziende son cos� serie da assumere professionisti di razza e state pur certi che alcuni dei driver, che avete sul pc, sono codati alla cazzo di cane. Il WDF fa s� che alcuni driver che non devono fare cose particolarmente critiche, possano girare in user mode. Ma di questo parleremo dopo.

Bene adesso che abbiamo fatto il punto della situazione resta la domanda? Cosa � il WDF? � un modello di driver molto diverso da quelli attuali, che permette forse meno controllo/potere, ma � pi� facile da codare e pu� (non necessariamente) girare in user mode. Vabbe' questa � una spiegazione alla buona, in verit� c'� molto di pi� da dire. Vediamo le principali caratteristiche di questo modello:

- Gli IRP non vengono pi� passati direttamente al driver. Al loro posto vengono usate routine di callback quali: Create / Close / Ioctl / Read / Write / Start / Stop.

- Un driver nello stack non pu� essere posto al di sopra di un altro driver (cosa molto comune come molti sapranno negli attuali driver). Il driver deve compiere le operazioni I/O quando la callback adibita viene richiamata. E questo si pu� dire sar� un bel problema se qualche programmatore aveva pensato di fare rootkit col WDF. Vabbe' pace tanto il WDF non � comunque indicato per altri motivi che dopo vedremo.

- Le allocazioni in memoria saranno semplificate, tutte le allocazioni saranno non-paged pool. Cos� da non doversi preoccupare dell'IRQL nel caso stessimo usando un paged-pool. Questo � un genere di errore molto comune fra i newbies, che si meravigliano di ricevere una BSOD quando non sono a passive level.

- Le richieste I/O saranno bufferate (o meglio buffered) e non ci sar� pi� bisogno di gestire le memory descriptor lists (MDL per gli amici).

- Si potranno generare interfacce semplici per comunicare col driver da applicazioni user mode.

- Tutte le chiamate del driver sono serializzate (ehm serialized), ovvero vengono passate una alla volta, cosicch� non vi sia il rischio che pi� thread si sovrappongano chiamando qualcosa (evviva niente lavori con locks vari). Resta comunque anche la possibilit� di sincronizzare a mano.

- Ci saranno funzioni che aiuteranno a modificare il PCI Configuration Space. Nei WDM � necessario mandare l'irp IRP_MN_QUERY_INTERFACE per far ritornare dei pointer per modificare il config space oppure usare HalGetBusData()/HalGetBusDataByOffset. Inoltre funzioni di questo genere verrano messe a disposizione anche per bus USB e IEEE 1394.

- Sono supportati solo i Power State: D0 e D3. Nei WDM gestire il Power State � abbastanza un casino. Non pochi sono i driver che non sanno riprendersi da uno standby, infatti un errore in quel settore � abbastanza frequente. Un comune Power Management per una periferica usb pu� costare dai 40 kb in su di codice. Anzi � possibile trovare in giro driver che non fanno andare il sistema in standby perch� il coder non sapeva come scrivere la ripresa dallo sleeping.

- I driver saranno muniti di due callback, Start and Stop, per gestire il PnP. Ma del PnP (come anche del Power Management) ne parliamo pi� approfonditamente in avanti, dato che probabilmente la sua gestione � una delle caratteristiche pi� affascinanti del WDF.

- Le DDI del WDF saranno in grado di gestire eventi asincroni come interrupt e dati in arrivo su bus protocollati, cosicch� anche quel lavoro non lo si deve fare a mano.

Queste alcune delle caratteristiche principali. Per non parlare del fatto che probabilmente sar� possibile codare anche in C# dei driver WDF. Come � a tutti noto, il 99% dei nostri drivers (WDM, nativi NT4 ecc) son codati in C, pochi in C++. Coll'introduzione del WDF sar� sicuramente pi� comune il C++, ma credo, da quanto ho potuto capire, che la microsoft non si vuol assolutamente lasciar sfuggire la fetta di programmatori C# (con tutto il rispetto per questo linguaggio nel quale anche io programmo). In effetti in diversi ambiti ho visto proliferare un uso pesante di questo nuovo linguaggio, e non mi stupirei se la microsoft vuol fare anche questo passo, che, come ben si capisce, non � da poco. Bisogna dire anche un'altra cosa, nelle comunit� di driver c'� spesso un forte senso di rifiuto nei confronti del WDF, vi sono molti puristi che vedono il WDF come un'immane tragedia (un saluto a Xoanon): fondamentalmente la paura sta nell'astrattezza che il WDF porta nel coding di driver (senza nemmeno accennare al coding in C#). Ma d'altronde la tecnologia si sta spostando in una direzione ben precisa, � inevitabile. Chiusa la parentesi. Ad ogni modo il WDF al momento in cui scrivo � ancora un modello sotto sviluppo, anzi facendo parte della programma beta (facilmente reperibile sul sito microsoft) � possibile scrivere qualche driver e far sapere alla MS cosa si vorrebbe fosse introdotto/cambiato nel modello. A quanto pare la MS � sinceramente interessata al feedback dei programmatori di driver, vista anche la sua comunicazione con le community e le richieste fatte durante le sessioni dei winhec. Comunque quel che avete letto finora � stato solo un assaggio giusto per prender gusto a quello che gli americani chiamano double-di-ef. Partiamo dai fondamenti, ovvero il framework.

WDF Framework

In pratica il WDF � composto da due framework, uno user mode e uno kernel mode. La sessione winhec 2004 di introduzione ha illustrato brevemente le caratteristiche dei due framework. Entrambi supportano PnP, Power Management, I/O asincrono basato sui pacchetti e filtri. Anche il processo di installazione dei driver resta uguale a quello dei WDM e si applica sia ai kernel mode driver sia a quelli user mode, non fa differenza. Per i driver kernel mode per� non vi sar� il riavvio in caso di crash, cosa che invece � prevista per quelli user mode. Infine il linguaggio inizialmente previsto per codare in kernel mode sar� il C (poi anche il C++) e in user mode C++ e C# (e il managed code consente la software isolation che garantir� una grande capacit� di evitare crash e di recupero).

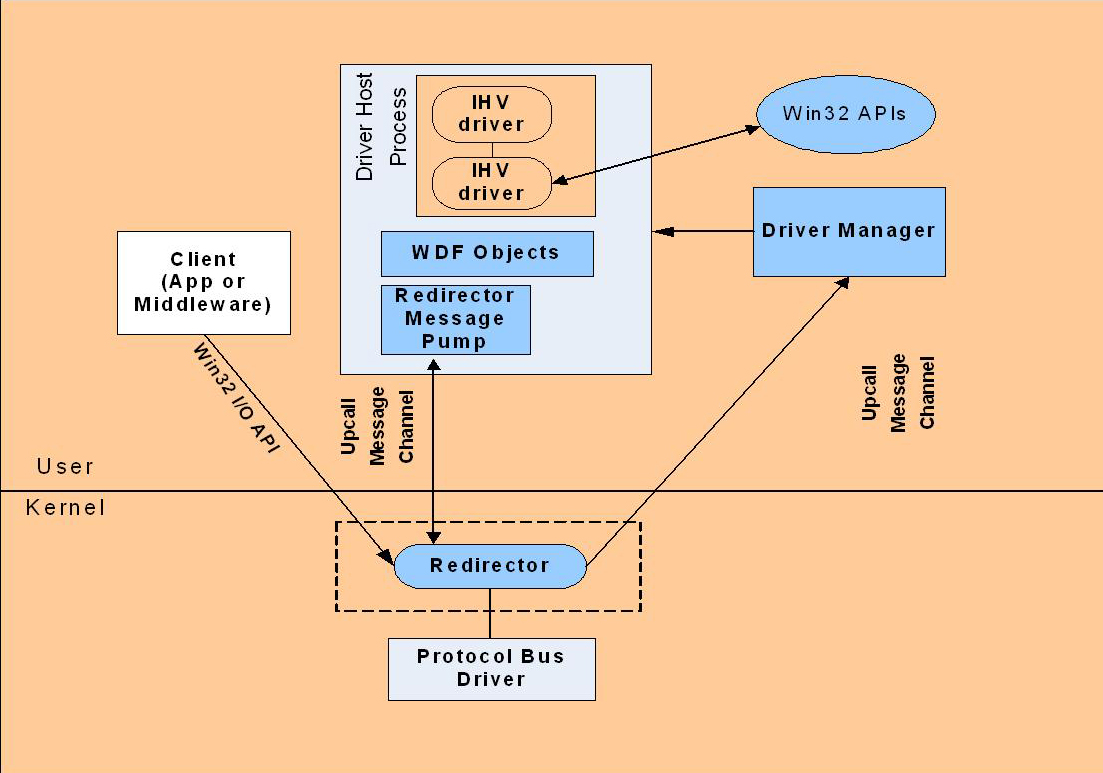

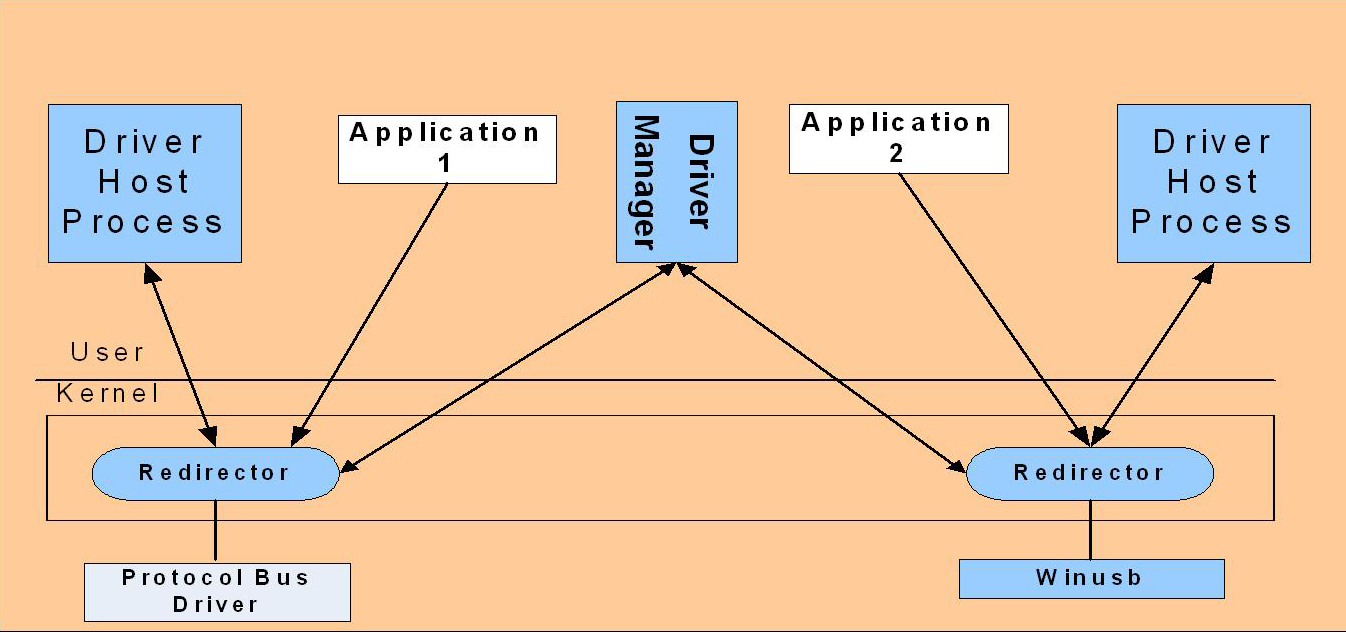

Ecco quella che dovrebbe essere la struttura del framework user mode:

Propriet�, Metodi ed Eventi

Le propriet� sono quel che nei WDM � il diretto accesso ai campi dell'oggetto. Tipo se abbiamo una struttura e settiamo un parametro Struct.Param = Param in questa maniera si � effettuato un accesso diretto (hardcoded), proprio quel che spesso complica la vita ai programmatori MS nel caso di patch o fix. Invece col WDF arrivano le propriet� a cui si accede con metodi Get/Set (nei quali non possono verificarsi errori). La chiamata Get ritorna con l'informazione richiesta e la Set ritorna void (dato che comunque non possono verificarsi errori). Ecco un esempio di naming convention per due metodi Get/Set:

ValueName WdfObjectGetValueName(WDFOBJECT Object)
VOID WdfObjectSetValueName(WDFOBJECT Object)

In generale la naming convention dei metodi � WDFSTATUS WdfObjectMethod(WDFOBJECT Object, �), giusto per ribadire. E sui metodi non c'� altro da aggiungere.

Gli eventi possono avvertire il nostro driver per una richiesta, un cambiamento del power state del sistema, un interrupt ecc. Le callback sono definite dal nostro driver e vengono chiamate se si verifica un evento, inoltre sono definite di default dal WDF se il nostro driver non si preoccupa di definire delle proprie. La suddetta serializzazione automatica degli eventi non � sempre obbligatoria, per alcuni oggetti � possibile gestirla manualmente (vedremo fra due secondi). La naming convention usata nei driver per gli eventi �: EvtObjectEventName. Gli eventi che hanno a che fare con la lifetime o, per dirla pi� chiaramente, la distruzione dell'oggetto sono EvtObjectDestroy e EvtObjectCleanup. Il primo evento corrisponde IRP_MJ_CLOSE, � chiamato quando il reference count va a 0, la Context Memory dell'oggetto viene liberata. Il secondo, invece, � simile a IRP_MJ_CLEANUP e pu� essere usato per prevenire reference counts circolari (Circular Reference Counts). Questi si verificano quando un oggetto figlio fa riferimento al padre e il padre a sua volta fa riferimento (anche indirettamente) al figlio. Questo pu� portare a memory leaks, quindi nell'evento di cleanup il driver deve eliminare questi reference count circolari, rimuovendo, per esempio, i propri reference (intendo dire se ha fatto uso di WdfObjectReference per aggiungere un reference manualmente). In ogni caso il framework non distrugge l'oggetto finch� il reference count non scende a 0.

Serializzazione

La serialization, come precedentemente detto, riguarda gli eventi, ovvero le callback. � opzionale e comunque anche se utilizzata non riguarda l'oggetto la cui (o le cui) callback � serializzata, l'oggetto continua a rispondere normalmente. La serializzazione manuale si effettua tramite WdfObjectAcquireLock e WdfObjectReleaseUnlock. Il driver pu� specificare a quale IRQL le callback vengono chiamate. � possibile specificare dispatch level (utile per la sincronizzazione diretta con dpc o timer) o passive level (nel caso di quest'ultimo il framework rinvia automaticamente a un workitem che ci richiama a passive se necessario, ovvero se qualcuno ci chiama a un altro IRQL). Si pu� volere o no la serializzazione, e se s� � possibile usare la struttura di configurazione per specificare i suddetti parametri:

typedef enum _WDF_SERIALIZATION_SCOPE {
    WdfSerializationNonSpecified = 0x00,
    WdfSerializationScopeObject,
    WdfSerializationScopeDevice
} WDF_SERIALIZATION_SCOPE;

typedef enum _WDF_EXECUTION_LEVEL {
    WdfExecutionLevelNonSpecified = 0x00,
    WdfExecutionLevelPassive,
    WdfExecutionLevelDispatch
} WDF_EXECUTION_LEVEL;

typedef struct _WDF_CALLBACK_CONSTRAINTS {
    ULONG                    Size;
    WDF_SERIALIZATION_SCOPE SerializationScope;
    WDF_EXECUTION_LEVEL      ExecutionLevel;
    BOOLEAN                  SaveFloatingPointState;
} WDF_CALLBACK_CONSTRAINTS, *PWDF_CALLBACK_CONSTAINTS;

Gli accessi nelle callback degli eventi alla Context Memory sono serializzati automaticamente (se si accede esternamente la serializzazione � necessaria farla manualmente (almeno se si teme una sovrapposizione) tramite WdfObjectAcquireLock e WdfObjectReleaseLock). Per� se associamo i nostri dati alla Context Memory di un dato oggetto e accediamo a questi solo nelle callback � chiaro che nessuna serializzazione dovremmo farla manualmente, il framework se ne occuper� al nostro posto: cosa abbastanza comoda direi.

Core WDF Objects

Vi sono oggetti che vedrete molto spesso nei sorgenti WDF perch� di grande utilit�, questi oggetti sono per esempio WDFDPC, WDFWORKITEM, WDFTIMER ecc. Ma ci sono oggetti che vedrete ancora pi� spesso, per non dire sempre, nei sorgenti WDF perch� facenti parte del core del modello. La microsoft ne elenca quattro: WDFDRIVER, WDFDEVICE, WDFQUEUE e WDFREQUEST.

WDFDRIVER � l'oggetto creato da WdfDriverCreate, in pratica corrisponde all'inizializzazione del framework, dato che prima di questa chiamata (da fare nella driver entry) non possiamo usare nessun'altra DDI. Questo oggetto fornisce due eventi. Il primo, EvtDriverDeviceAdd, viene chiamato quando un device viene assegnato al nostro driver (un PnP device, s'intende). Il secondo, EvtDriverUnload, � opzionale, nel senso che, anche se si registra EvtDriverDeviceAdd, questo evento � solo richiesto se ci sono dati esterni al framework da liberare (il framework fa il cleanup dei propri dati) o altre cose da fare. Ecco un esempio di come si crea un oggetto WDFDRIVER:

NTSTATUS DriverEntry(IN PDRIVER_OBJECT DriverObject,
           IN PUNICODE_STRING RegistryPath)
{
    WDF_DRIVER_CONFIG config;
    WDFDRIVER driver;
    NTSTATUS status;

    //
    // inizializza la struttura config
    //

    WDF_DRIVER_CONFIG_INIT(&config, EvtDriverDeviceAdd);

    //
    // chiama come prima cosa WdfDriverCreate
    //

    status = WdfDriverCreate(DriverObject, RegistryPath, NULL, &config, &driver);

    return status;
}

Adesso, come anche nel WDM c'� il device object, nel WDF abbiamo il WDFDEVICE, tramite cui si effettuano la maggior parte delle operazioni. In poche parole tutto l'IO gira l�. Corrisponde a una singola istanza di un device che il nostro driver supporta. Il device object lo si crea nella EvtDriverDeviceAdd.

NTSTATUS DeviceCreate(WDFDEVICE_INIT Device)
{
    WDFSTATUS status;
    WDFDEVICE device;
    WDF_FDO_EVENT_CALLBACKS fdoCallbacks;

    //
    // specifica che il device obj � un fdo
    // e ne specifica le callback,
    // dei pdo e fdo parleremo in seguito
    // per ora basta dire il dev obj pu�
    // essere configurato come uno dei due
    //

    WDF_FDO_EVENT_CALLBACKS_INIT(&fdoCallbacks);

    fdoCallbacks.EvtDeviceStart           = EvtDeviceStart;
    fdoCallbacks.EvtDeviceRemove     = EvtDeviceRemove;

    WdfFdoInitSetEventCallbacks(DeviceInit, &fdoCallbacks);

    // crea WDFDEVICE

    status = WdfDeviceCreate(DeviceInit, &attributes, &device);

    return status;
}

Se, dopo aver creato il WDFDEVICE decidiamo di creare qualche altro oggetto che ci serve tipo queue, dpc ecc e lo associamo al device, non ritorniamo con uno status success, il framework si occupa di distruggere il device e tutti i suoi figli.

WDFREQUEST � quello che nel WDM chiamiamo irp. Sarebbero richieste di IO, le propriet� dell'oggetto corrispondono ai campi del irp.

WDFQUEUE si associa al device object e se ne possono associare di pi� allo stesso. La WDFQUEUE rappresenta una specifica coda di richieste IO. Si pu� richiedere in che modo le richieste siano mandate al driver: serialmente (ovvero una alla volta), parallelamente (le richieste vengono mandate quando arrivano) e manualmente (il driver si preoccupa manualmente di processare le richieste).

Conclusione

Be' per questa volta direi che pu� bastare, in questo articolo ho fornito un po' di fondamenti, nel prossimo mi vorrei occupare di PnP e Power Management (e anche altre cose), anche se temo non baster� un articolo solo per discutere gli argomenti restanti, quindi probabilmente suddivider� il lavoro in pi� parti (anche se ancora non ho un piano ben preciso). Oltretutto c'� da dire che questi articoli sicuramente andranno rivisti in molti punti all'uscita vera e propria del WDF e non so nemmeno se continuer� a scriverli in italiano.
